Ristrutturazione ed ampliamento di un fabbricato residenziale

L'incarico ha avuto per oggetto il calcolo delle strutture di un annesso rustico e dell'ampliamento di un edificio di civile abitazione.

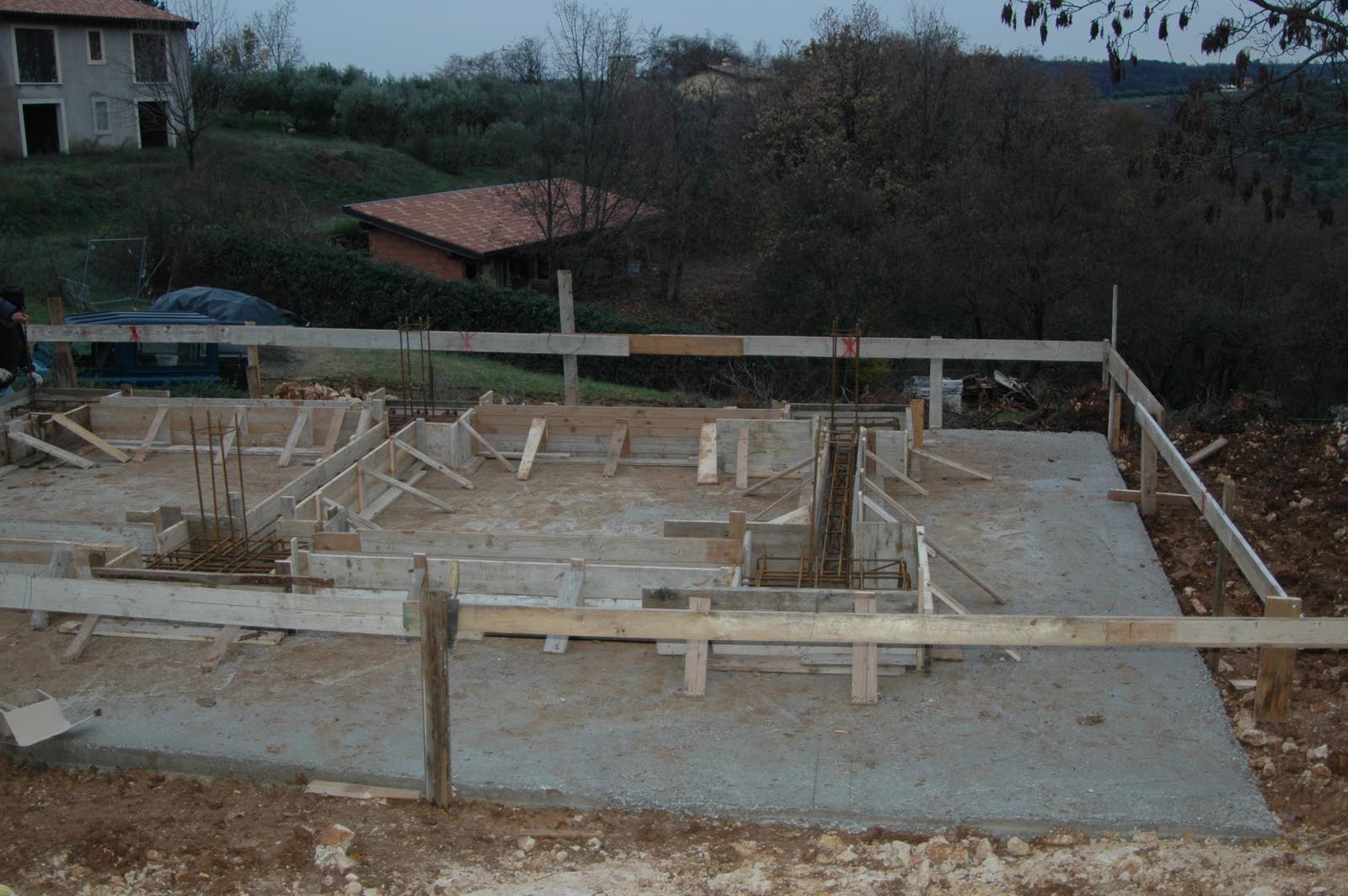

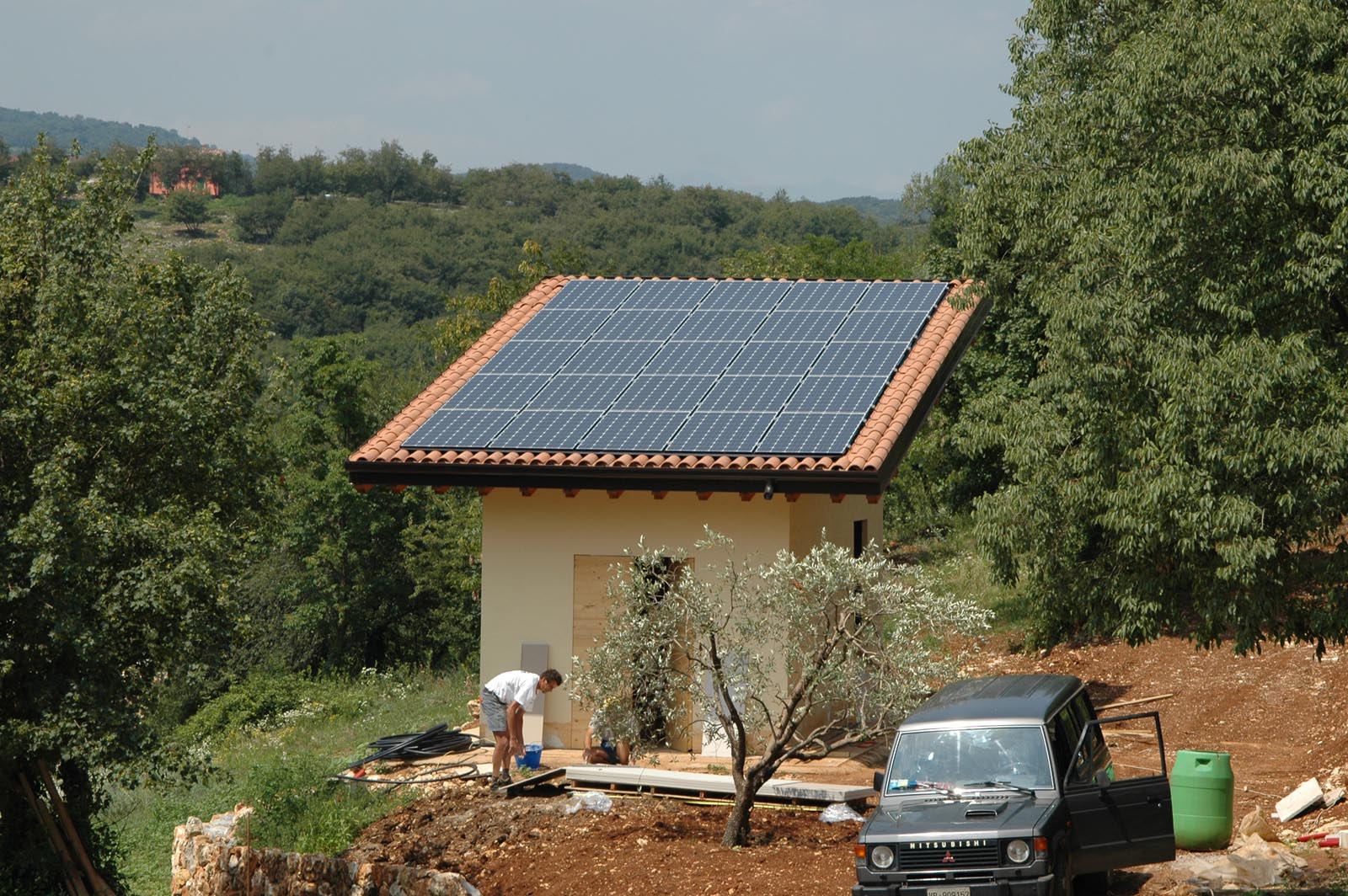

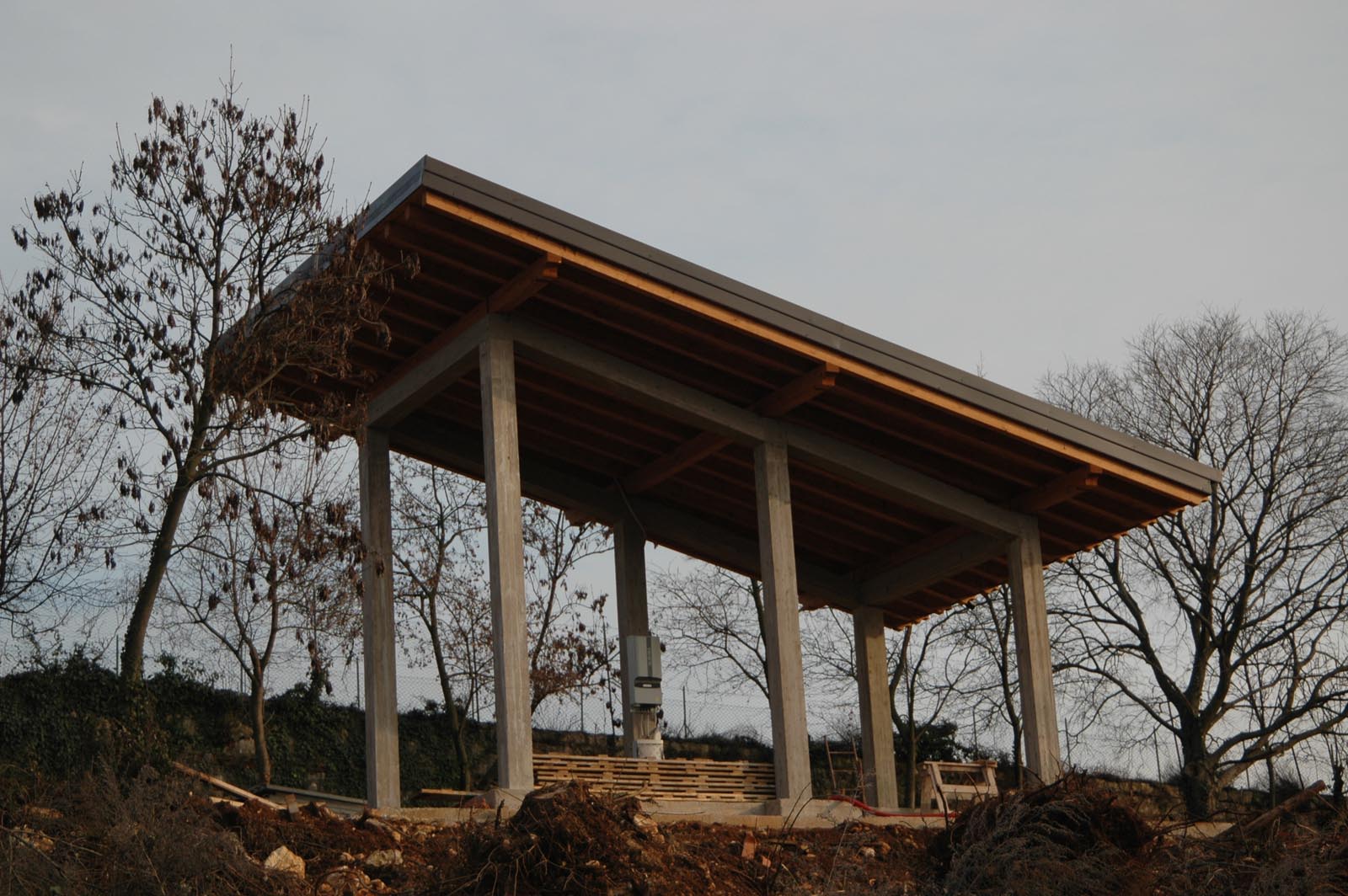

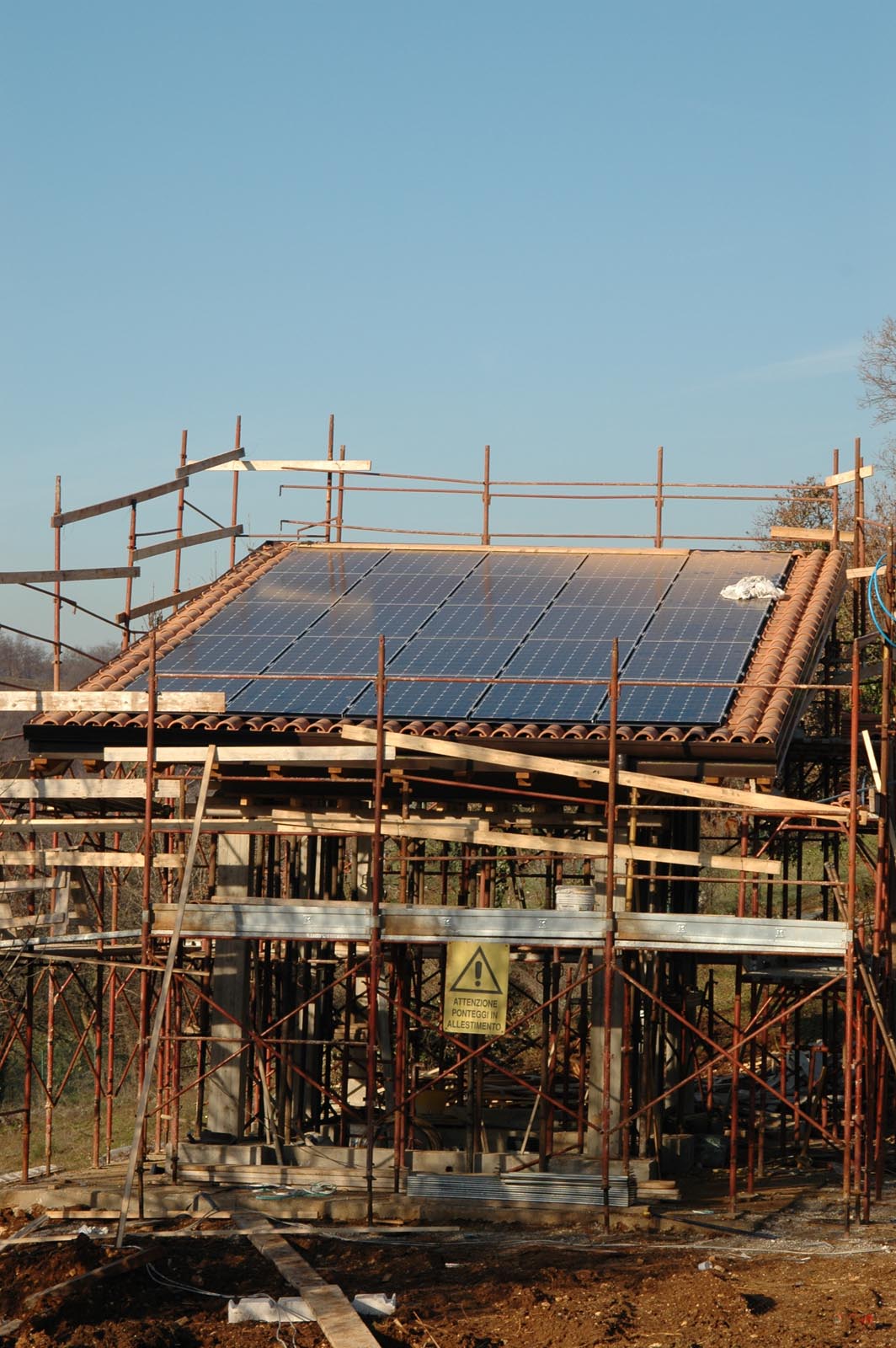

L'annesso rustico si sviluppa, su un piano fuori terra, per circa 6.30 metri in lunghezza e 3.50 in larghezza. In elevazione il fabbricato presenta un’altezza complessiva fuori terra varibile tra 5.30 m e 2.90 m, avendo un'unica falda di copertura inclinata. Il sistema di fondazioni, posto a -0.45 m dalla quota di riferimento 0.00 (p.c.), è costituito da sei plinti di altezza costante pari a 0.30 m, collegati tra di loro da cordoli aventi sezione trasversale 0.20x0.30 m. Le strutture verticali sono costituite da sei pilastri di c.a. aventi sezione trasversale pari a 0.25x0.25 m. In sommità tutti i pilastri sono collegati tra di loro da un cordolo di c.a. a sezione costante 0.25x0.25 m. La copertura è stata realizzata con travetti di legno di dimensioni 10x14 cm posti ad interasse di 50 cm e un assito dello spessore di 2.5 cm, appoggiati ad un’orditura principale costituita da tre travi di legno massiccio aventi sezione trasversale 14x20 cm.

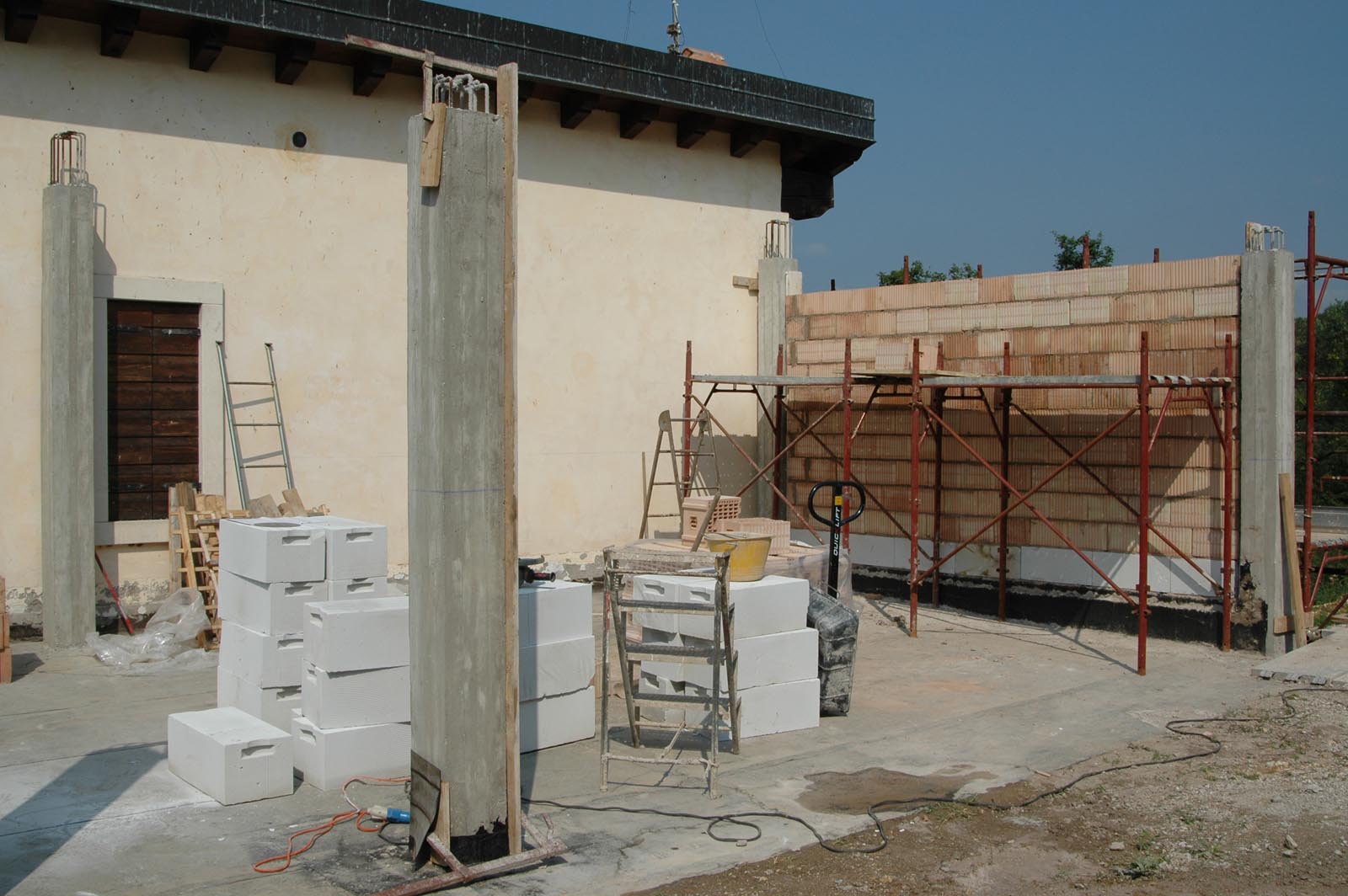

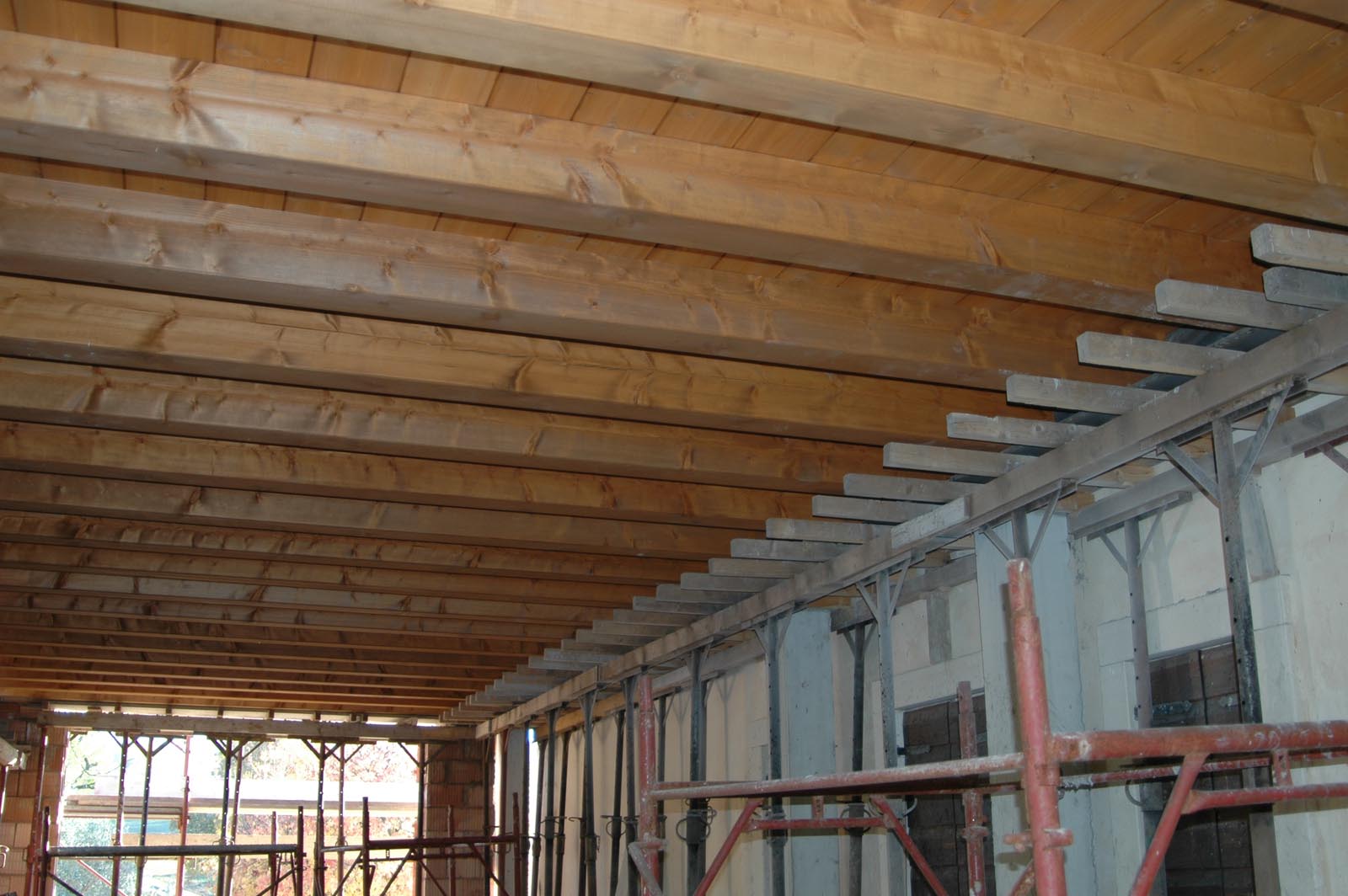

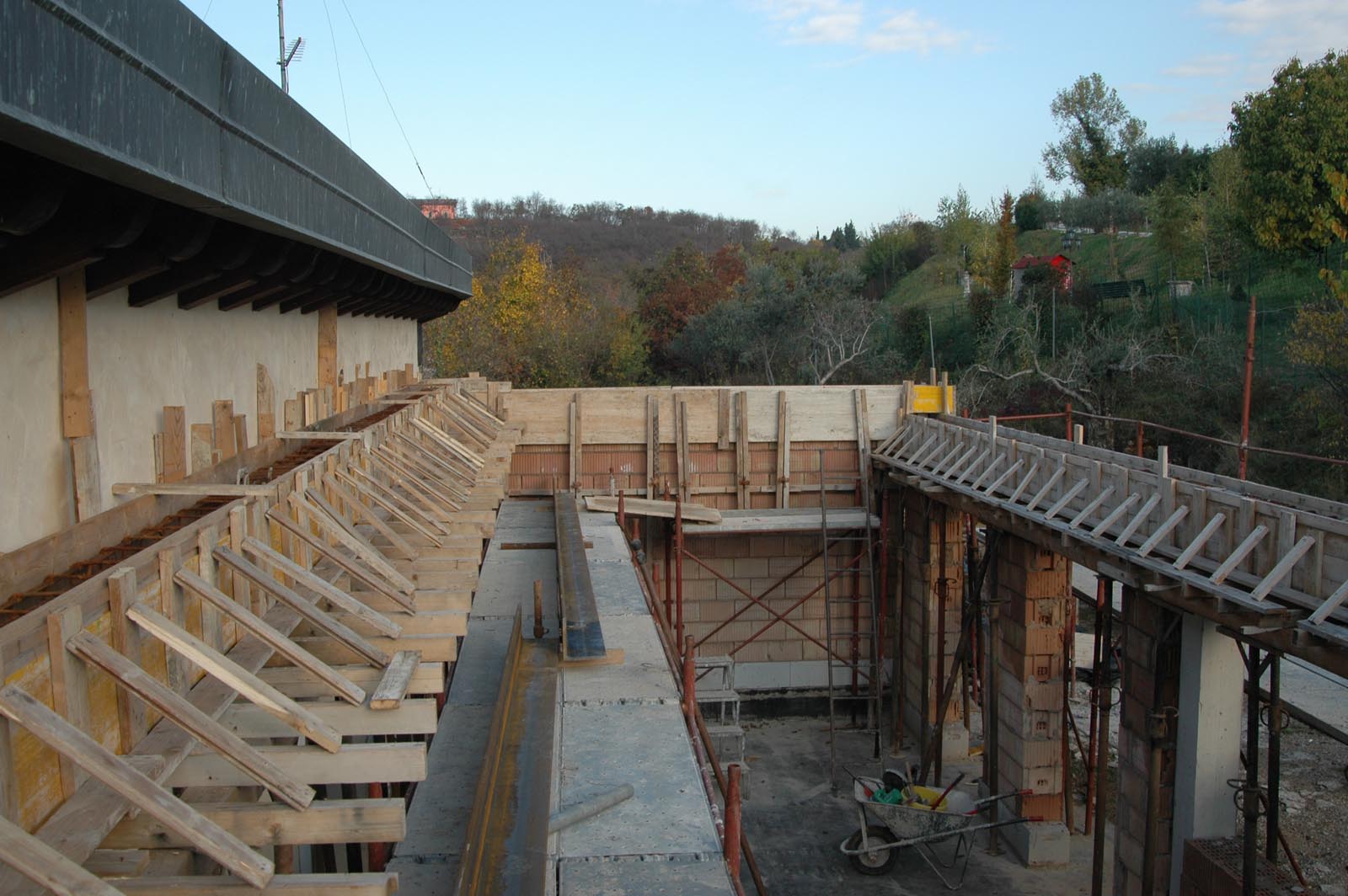

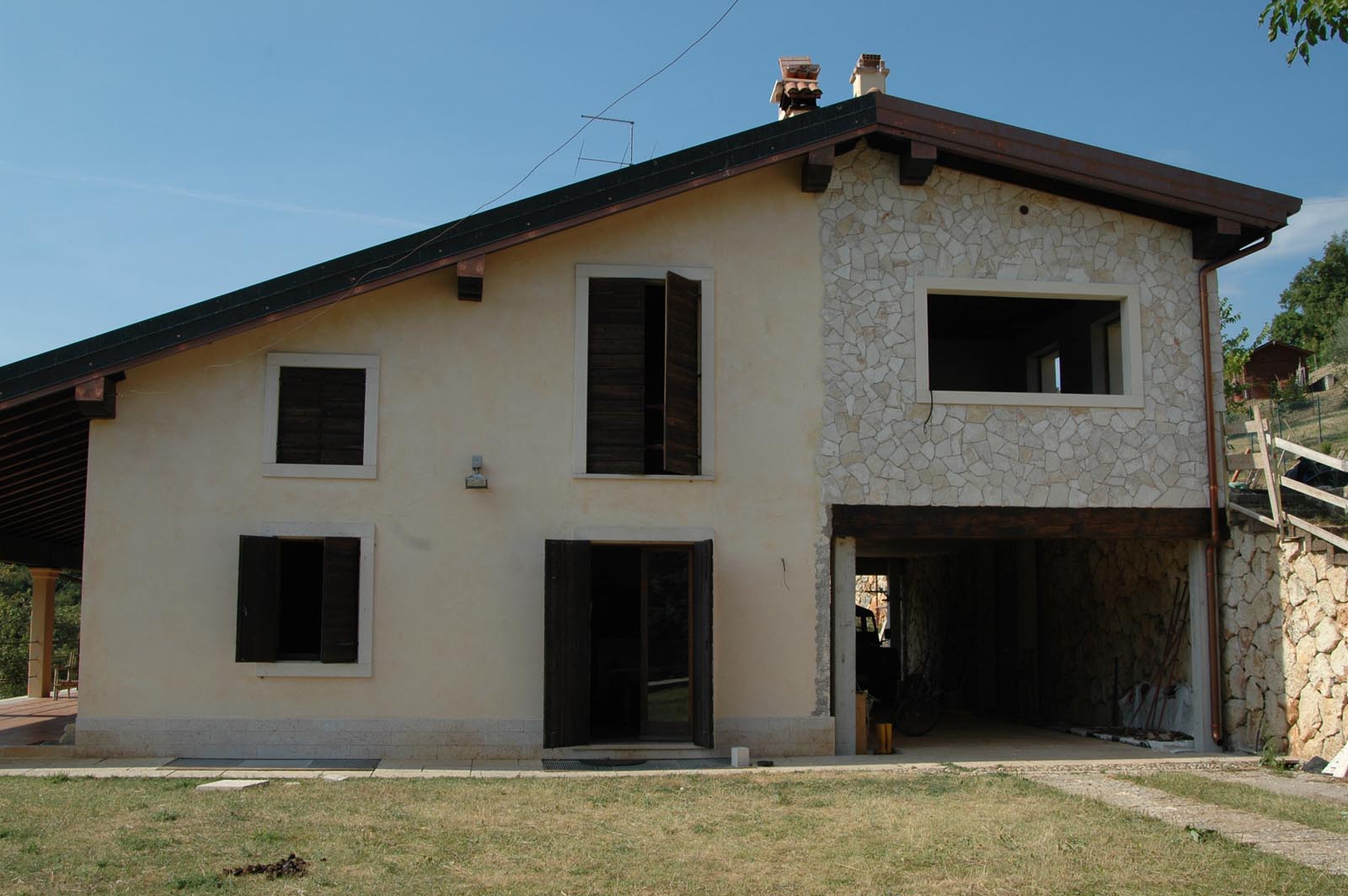

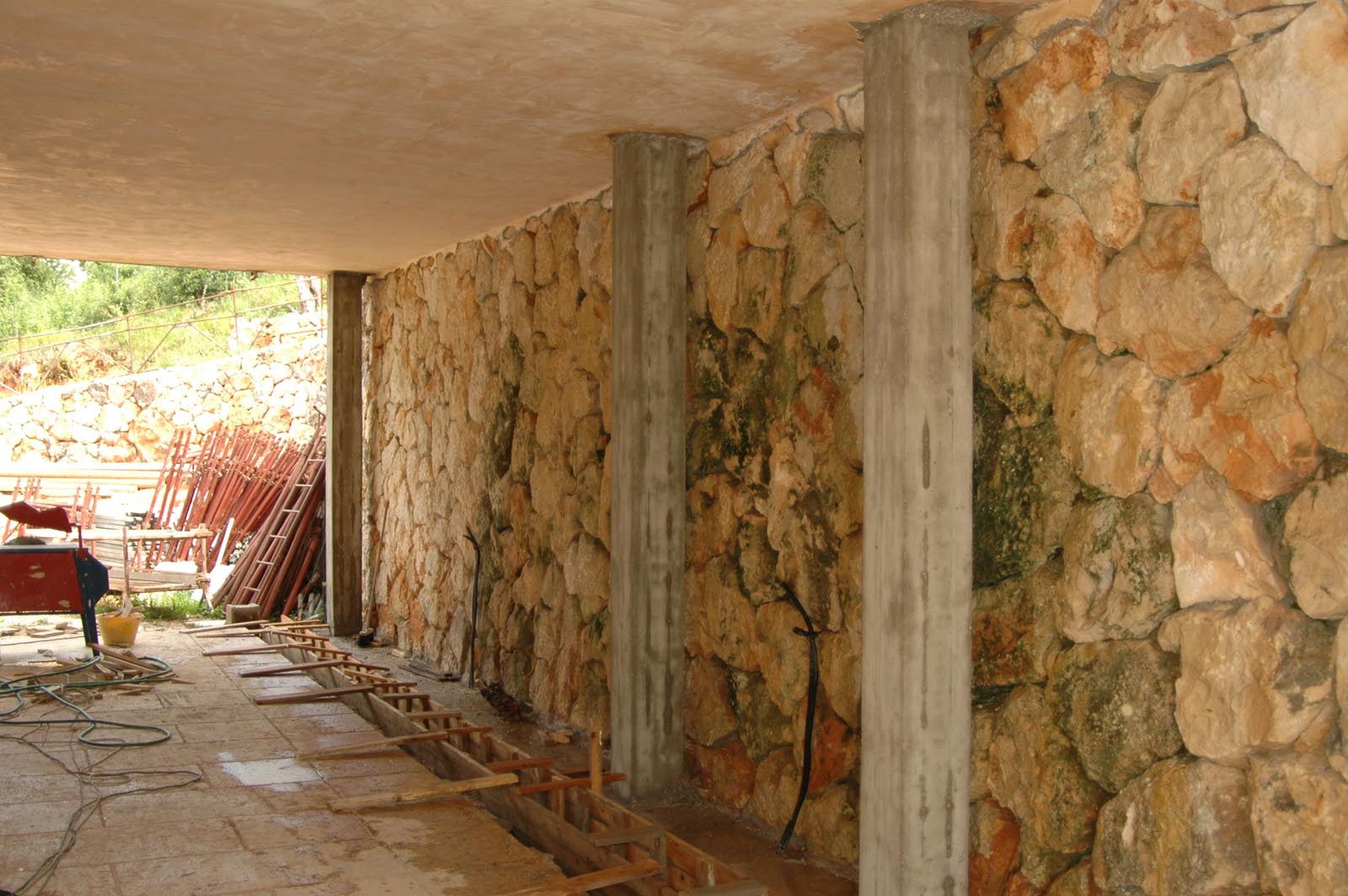

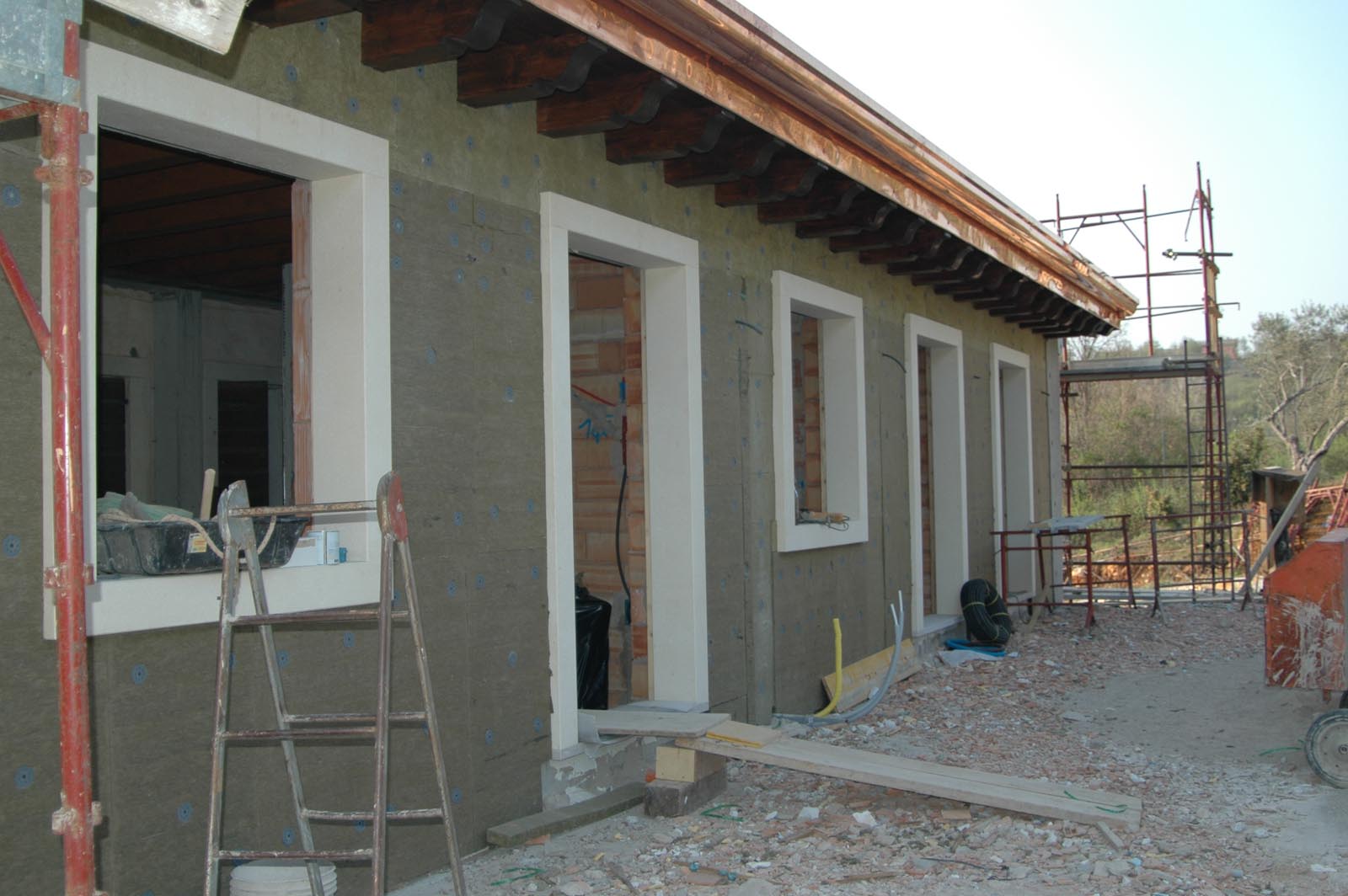

L'ampliamento si sviluppa invece in adiacenza al fabbricato esistente ma le nuove strutture saranno separate dall’edificio esistente tramite un giunto strutturale di 5 cm. Si tratta di un singolo corpo di fabbrica che si sviluppa, su due piani fuori terra, di cui uno esistente, per circa 14.85 metri in lunghezza e 4.90 in larghezza. In elevazione il fabbricato presenta un’altezza complessiva fuori terra variabile tra 7.65 m e 6.30 m, avendo un'unica falda di copertura inclinata. Il sistema di fondazioni, posto a -0.40 m dalla quota di riferimento 0.00 (p.c.), è costituito da quattro plinti, di altezza costante pari a 0.30 m e dimensioni 0.80x0.80 m, e da una trave rovescia avente sezione trasversale 0.40x0.40 m. Le strutture verticali sono costituite da otto pilastri di c.a. aventi sezione trasversale pari a 0.25x0.25 m. La copertura è sostenuta da muretti e tavelloni, appoggiati su un solaio collaborante legno-cls, con travetti di legno di dimensioni 14x20 cm posti ad interasse di 60 cm, un assito dello spessore di 2.0 cm ed una cappa collaborante di 5.0 cm.

Le azioni considerate nel calcolo sono quelle tipiche di un edificio di civile abitazione, con applicazione della Normativa D. M. Min. II. TT. del 14 gennaio 2008 – Norme Tecniche per le Costruzioni. L’opera ricade inoltre in zona sismica, pertanto sono state applicate le azioni di rito previste dalla Norma Vigente.
